Самостоятельная настройка DMA

Шаг 1

Подготовьте базовый комплект

Где выполняется: Основной и второй ПК
Что понадобится: DMA-карта, USB-кабель передачи данных и файлы из архива

Для обязательной ветки нужны основной игровой компьютер, второй компьютер или ноутбук, DMA-карта и USB-кабель. KMBox, MAKCU и fuser подключаются позже только по выбранному сценарию.

Ожидаемый результатВы выбрали комплект и видите только относящиеся к нему дополнительные шаги.

Шаг 2 · основной ПК

Установите и подключите DMA-карту

Где выполняется: Основной ПК выключен; USB идёт ко второму ПК
Что понадобится: DMA-карта и её USB-кабель данных

До подключения

Выключите основной компьютер.

01
Подключите DMA-карту к основному компьютеру.
02
Соедините порт данных DMA-карты со вторым компьютером. На карте используется разъём, расположенный дальше от материнской платы.
03
Запустите основной компьютер и сразу войдите в BIOS. Windows пока не загружайте — следующий шаг выполняется в BIOS.

Ожидаемый результатDMA-карта находится в основном ПК, кабель данных подключён ко второму ПК, на основном открыт BIOS.

Шаг 3 · основной ПК

Настройте BIOS до запуска Windows

Где выполняется: BIOS основного ПК
Что понадобится: Понимание, какой процессор установлен: Intel или AMD

Используйте колонку своей платформы. После изменения всех значений сохраните BIOS и только затем загрузите Windows.

Intel

5 значений

Виртуализация Intel — Disabled
VT-d — Disabled
VMX — Disabled
Secure Boot — Disabled
Скорость PCIe-слота DMA: Auto → Gen1

AMD

6 значений

Виртуализация AMD — Disabled
IOMMU — DisabledAMD CBS → Общие параметры NBIO → Конфигурация NB → IOMMU
SVM — Disabled
NX-Bit — Disabled
Secure Boot — Disabled
Скорость PCIe-слота DMA: Auto → Gen1

Ожидаемый результатНастройки BIOS сохранены, Windows на основном ПК загружена.

Шаг 4 · второй ПК

Установите драйверы и библиотеки

Где выполняется: Windows на втором ПК
Что понадобится: CH341SER, FTD3DXX и runtime-библиотеки из архива

01
Откройте «Диспетчер устройств» → «Контроллеры универсальной последовательной шины».
02
Убедитесь, что в списке есть FTDI FT601 USB 3.0 Bridge Device.
03
Запустите CH341SER.EXE и установите драйвер. Затем запустите FTD3DXX.EXE и установите драйвер DMA.
04
Скопируйте FTD3XX.dll, VMM.dll и LEECHCORE.dll в C:\Windows\System32 или разместите рядом с загрузчиком.

CH341SEREXE · драйвер контроллера из архива FTD3DXXEXE · драйвер FTDI из архива Runtime-библиотеки DMAZIP · FTD3XX, VMM, LeechCore и zlib

Ожидаемый результатНа втором ПК видно FTDI FT601 USB 3.0 Bridge Device, драйверы установлены.

Если результат другойЕсли устройство не отображается или установка остановилась с ошибкой, сохраните её текст и перейдите к блоку Telegram-поддержки.

Шаг 5 · второй ПК

Запустите базовый DMA Test

Где выполняется: Только второй ПК
Что понадобится: Архив Lone DMA Test; Visual C++ x64 — при необходимости

01
Скачайте архив и полностью распакуйте его на втором ПК.
02
При необходимости установите Visual C++ 2015–2022 Redistributable x64 из комплекта.
03
Запустите lone-dma-test.exe и дождитесь итогового статуса.

Lone DMA TestZIP · актуальная версия из рабочего архива Visual C++ x64EXE · необязательный компонент из архива

Ожидаемый результатВ консоли показаны скорость и пропускная способность; итоговый статус успешного теста — PASS.

Если результат другойВ начале до инициализации может появиться ошибка. Если тест останавливается или показывает FAIL, сохраните последнюю строку и откройте подробный разбор.

Как читать результат DMA Test

Дополнительно · fuser

Подключите fuser и проверьте изображение

Где выполняется: Между двумя ПК и монитором
Что понадобится: Fuser, HDMI-кабели и питание 12 В / 2 А

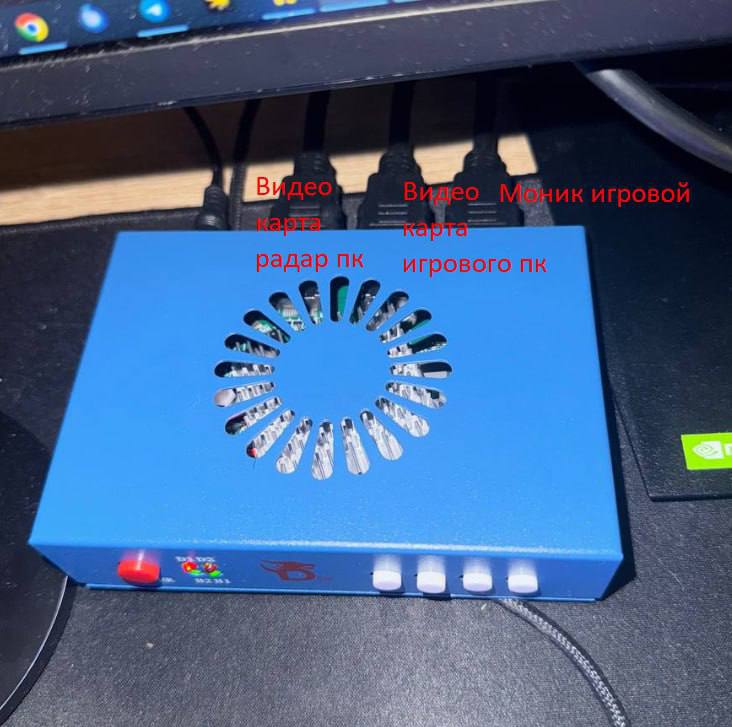

Схема портов fuser для основного ПК, второго ПК и монитора — HDMI — монитор; HDMI 1 — основной ПК; HDMI 2 — второй ПК; DC12V — питание.

HDMIВыход на основной монитор

HDMI 1Видеосигнал основного ПК

HDMI 2Видеосигнал второго ПК

DC12VПитание 12 В / 2 А

Индикаторы и кнопки fuserD1, D2, H1, H2 и K1–K4+

Индикаторы

D1 — питание в норме
D2 — слияние активно
H1 — сигнал HDMI 1
H2 — сигнал HDMI 2

Кнопки

K1 — переключение разрешения; удержание 3 секунды показывает текущее
K2 — уменьшение уровня слияния 0–20
K3 — сброс уровня
K4 — включение и выключение слияния

Первичная запись EDIDОткройте, если требуется настройка изображения+

01
При первом использовании не подключайте кабели к fuser. Подключите основной монитор напрямую к основному ПК по HDMI 2.0 или HDMI 2.1 и выберите этот вход.
02
В Monitor Asset Manager выберите первый пункт [Real-time ...], затем File → Save as и сохраните файл .bin.
03
Подключите fuser к ПК через USB-C, подключите питание и найдите новый COM-порт в диспетчере устройств.
04
В EDID.exe выберите COM-порт и разрешение, загрузите сохранённый BIN и запишите EDID. Нечитаемый текст и краткий чёрный экран во время записи допустимы.
05
После успешной записи отключите USB-C, подключите HDMI-схему и проверьте разрешение и частоту на обоих ПК. На втором ПК выберите Win + P → «Расширить», а не «Дублировать».

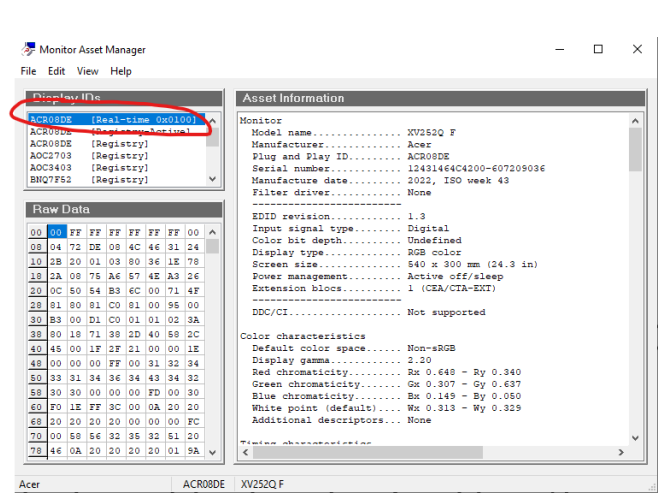

Активный монитор Real-time в Monitor Asset Manager — 1. Выберите активный монитор Real-time.

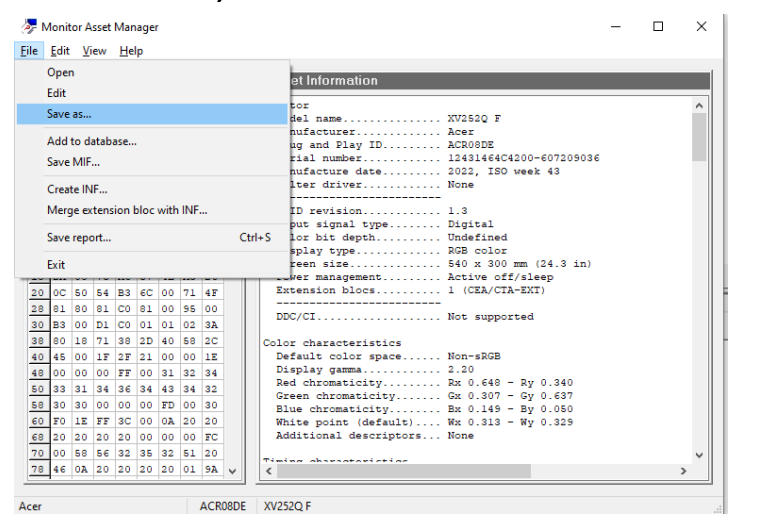

Сохранение EDID монитора в BIN — 2. Сохраните EDID в BIN-файл.

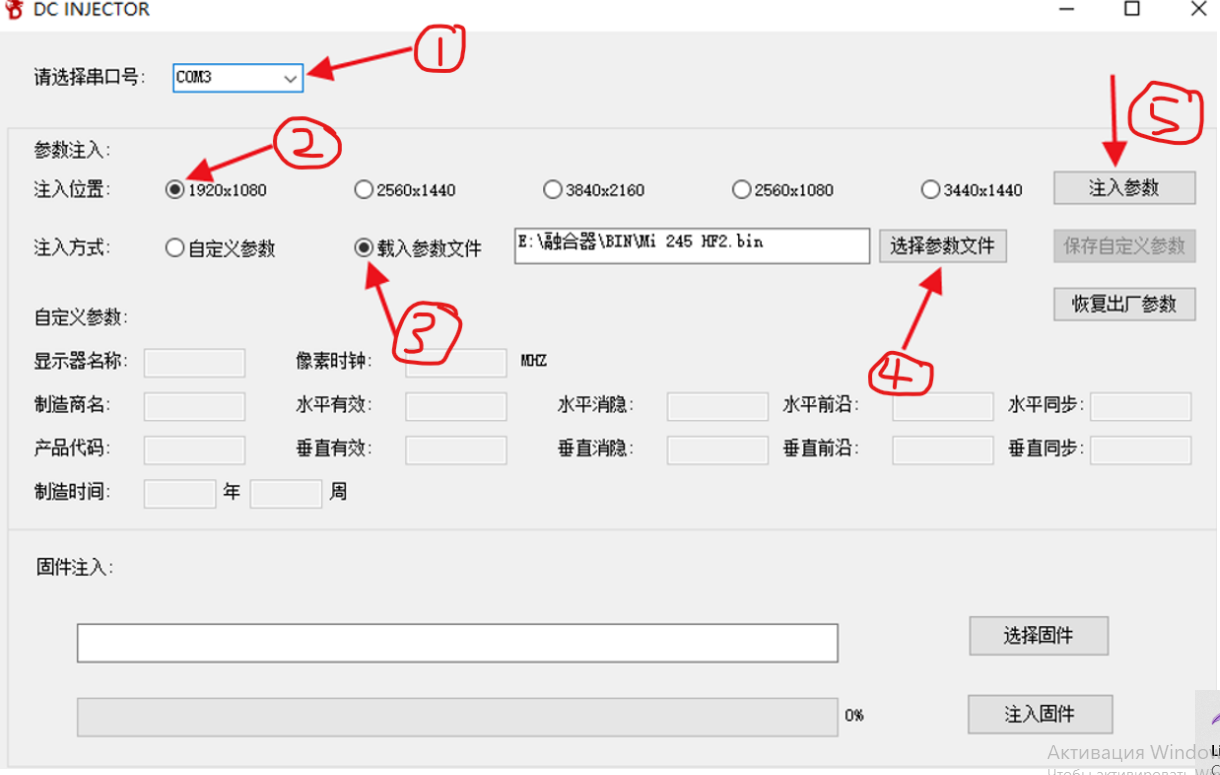

Запись BIN-файла через утилиту EDID fuser — 3. Выберите COM, разрешение, BIN и запишите EDID.

Monitor Asset ManagerEXE · утилита из архива EDID ToolEXE · утилита fuser из архива

Ожидаемый результатD1 горит; H1/H2 показывают наличие входных сигналов; на мониторе отображается готовое изображение. Для слияния активен D2.

Если результат другойЕсли сигнала нет, проверьте индикаторы H1/H2 и соответствующие им HDMI-входы. По любым вопросам используйте блок Telegram ниже.

Финальная проверка

Базовая DMA-система готова

Где выполняется: Оба ПК
Что понадобится: Пройденный DMA Test и выбранные устройства комплекта

DMA-картаТест на втором ПК завершён успешно.

FuserОба HDMI-сигнала и готовое изображение проверены.
